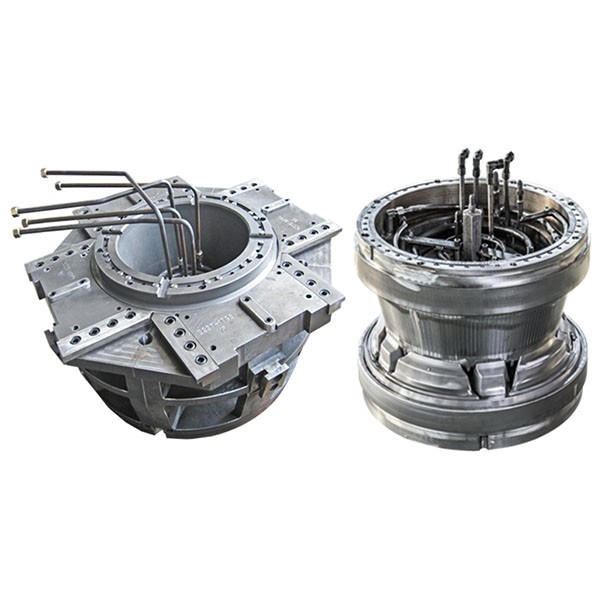

matrițe pentru turnare sub presiune cu diferență de presiune pentru butucuri de roți

Matrițele de turnare sub presiune cu diferență de presiune pentru butucul roții, combinate cu un control precis al turnării și sisteme de ventilare și vid bine proiectate, pot produce piese turnate pentru butucul roții cu densitate ridicată, dimensiuni stabile și o calitate excelentă a suprafeței. Acestea sunt potrivite pentru producția în serie a butucurilor de roți pentru autoturisme, vehicule comerciale și vehicule de construcții.

Puncte cheie ale structurii și proiectării:

1. Cavități și suprafețe de separare: Optimizarea pozițiilor liniilor de separare și a contururilor cavităților în funcție de geometria complexă a butucului roții pentru a asigura un flux uniform al topiturii și o curățare ușoară în timpul umplerii cu presiune diferențială.
2. Canalele de turnare și controlul turnării: Proiectați sisteme dedicate de turnare prin partea inferioară sau laterală pentru turnarea cu presiune diferențială, asociate cu supape sau dispozitive de control al fluxului pentru a controla cu precizie viteza de creștere a topiturii și ritmul de umplere, reducând riscul de porozitate și închideri la rece.
3. Sistem de ventilare și vid: Asigurați canale de ventilare eficiente și orificii de extracție a vidului în locurile critice și combinați-le cu echipamente de vid online pentru a reduce aerul prins și a îmbunătăți densitatea pieselor.
4. Sistem de răcire: Amenajați canale de răcire adecvate și circuite locale de răcire pentru a asigura o temperatură uniformă a matriței, pentru a scurta timpul de solidificare și pentru a reduce diferențele de tensiune termică.
5. Toleranțe de prelucrare și date de localizare: Rezervați toleranțe de prelucrare pentru suprafețele de cuplare cheie și suprafețele prelucrate fin, și proiectați date de prindere clare și pini de localizare pentru a asigura precizia asamblării și post-prelucrării.
6. Mecanisme de ejectare și demulare: Proiectați pini de ejectare, glisoare sau mecanisme de separare fiabile, adaptate geometriei butucului, pentru a asigura o demulare stabilă fără a deteriora suprafața turnată.

Procese de fabricație:

1. Prelucrare de precizie: Utilizați operațiuni de degroșare și finisare CNC, electroeroziune cu fir (WEDM), tăiere cu fir cu avans lent, electroeroziune cu electrodo de scufundare, electroeroziune de formare de precizie și rectificare de precizie pentru a asigura precizia ridicată și starea suprafeței cavităților și miezurilor.
2. Asamblare și tratament termic: Componentele matriței tratate termic trebuie asamblate urmând proceduri stricte, cu inspecții de potrivire și corecții de joc pentru a asigura precizia închiderii și mișcarea sincronizată.
3. Prelucrarea etanșărilor și conductelor: Prelucrați suprafețe de etanșare și fitinguri de înaltă calitate pentru sistemele de presiune diferențială și vid și aranjați conductele de apă și aer rezistente la presiune pentru a îndeplini cerințele de funcționare stabilă pe termen lung.
4. Finisarea suprafețelor: Efectuați lustruirea sau tratarea texturii necesare pe suprafețele cavităților pentru a echilibra performanța de demulare și cerințele finale ale suprafeței de turnare.

Turnare de probă și validarea procesului:

1. Validarea primului articol: Efectuați turnarea de probă pentru a verifica curbele de umplere cu presiune diferențială, eficiența vidului și a ventilării, uniformitatea răcirii și comportamentul de demulare, înregistrând parametrii cheie, cum ar fi temperatura, presiunea, viteza de creștere și nivelul de vid.
2. Analiza defectelor și optimizarea: Pentru defectele observate (cum ar fi porozitatea, contracția, închiderile la rece sau deformarea locală), ajustați curbele de turnare, dispunerea ventilării sau strategia de răcire și modificați cavitatea, dacă este necesar, pentru a elimina defectele.
3. Blocarea procesului: după turnarea de probă reușită, creați un document complet cu parametrii procesului (curbe de turnare, parametri de vid, temperatura matriței, debite de răcire etc.) pentru a facilita producția în serie repetabilă și controlul calității.

Domenii tipice de aplicare ale matrițelor de turnare sub presiune diferențială pentru butuci de roți:

1. Producția în serie a butucilor de roți pentru autoturisme și vehicule comerciale
2. Fabricarea butucilor de roți și a pieselor de conectare pentru mașini de construcții și vehicule speciale
3. Piese turnate pentru butuci de roți care necesită densitate ridicată, rezistență ridicată și calitate excelentă a suprafeței
