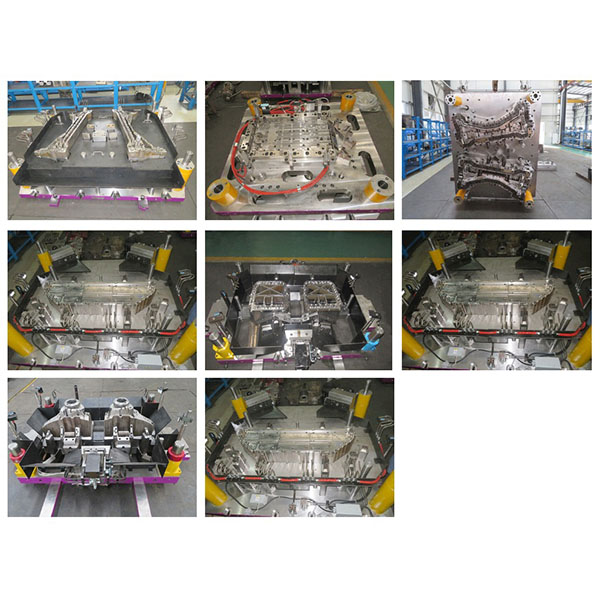

matrițe de ștanțare

matrițele de ștanțare sunt utilizate în mașinile de prelucrare personalizate

Matrițele de ștanțare sunt utilizate pe prese sau mașini de prelucrare specializate pentru a efectua o serie de operații de formare pe tablă, inclusiv decupare, perforare, îndoire, ambutisare, flanșare și alte procese de formare.

Descriere

Matrițele de ștanțare dezvoltate pentru mașinile de prelucrare personalizate pot fi proiectate și fabricate în mod specific în conformitate cu cerințele de proces ale clientului și obiectivele de volum de producție, oferind capacități de producție în serie de înaltă precizie, foarte stabile și de înaltă eficiență, care satisfac nevoile mai multor etape, de la prototipare până la producția în serie.

Structura și materialele matrițelor de ștanțare:

  1. Structura matriței: în funcție de cerințele procesului, matrițele pot fi proiectate ca matrițe cu o singură stație, matrițe compuse, matrițe progresive, matrițe continue sau matrițe cu mai multe cavități și pot include module precum matrița superioară, matrița inferioară, sisteme de ghidare, mecanisme de retur și ejectare și dispozitive de alimentare continuă.
  2. Materiale comune pentru matrițe: oțeluri pentru scule (de exemplu, SKD11, H13, DC53), oțeluri aliate de înaltă rezistență și oțeluri structurale călite și temperate; pentru zonele cu cerințe ridicate de uzură, se utilizează tratamente de suprafață, cum ar fi carburarea, nitrurarea sau acoperirile, pentru a prelungi durata de viață.
  3. Accesorii și piese standard: stâlpi de ghidare, bucșe de ghidare, tije de legătură, arcuri, șaibe, știfturi de poziționare etc. sunt selectate în funcție de sarcină și frecvența de utilizare și sunt inspectate riguros.

Capacități și funcții ale matrițelor de ștanțare:

  1. Operațiuni acceptate: decupare, ștanțare, perforare, îndoire, ambutisare, flanșare, formare, tăiere dințată, șanfrenare, tăiere, combinații compuse și progresive ale acestor operațiuni.
  2. Compatibilitate: poate fi integrat cu echipamente automate de alimentare, încărcare/descărcare robotizată, inspecție și sortare și adaptat la prese individuale sau la modernizări ale liniilor de producție automatizate.
  3. Capacitate și precizie: pot fi proiectate pentru a satisface cerințele clienților fie pentru ștanțare continuă de mare viteză, fie pentru producție de înaltă precizie la viteză medie-scăzută.

Performanțe și caracteristici principale:

  1. Stabilitate ridicată: potriviri precise și procese de tratament termic asigură stabilitatea dimensională și rezistența la uzură a matriței în timpul producției în serie.
  2. Eficiență ridicată: dispunerea optimizată a procesului și fluxul lin al materialelor reduc durata ciclurilor și cresc producția.
  3. Mentenabilitate: designul modular facilitează întreținerea, înlocuirea pieselor uzate și repararea rapidă a matriței, reducând la minimum timpul de nefuncționare.
  4. Avantaj din punct de vedere al costurilor: în producția de volum mediu-mare, investiția în matriță este amortizată, reducând semnificativ costurile unitare de fabricație.
  5. Personalizare ridicată: selecția materialelor, structura matriței, metodele de ejectare a pieselor și tratamentele de suprafață pot fi personalizate în funcție de funcția piesei și de mediul de producție.

Aplicații tipice:

  1. Industria auto: componente structurale ale caroseriei, suporturi, agățători, conectori etc.
  2. Aparate de uz casnic și electrocasnice: panouri, piese de susținere, componente structurale interne.
  3. Produse electronice: ecrane, carcase, terminale și conectori.
  4. Echipamente industriale: panouri pentru dulapuri de comandă, protecții pentru mașini, suporturi de montare.
  5. Instrumente medicale și de precizie: componente metalice non-standard, suporturi și ansambluri structurale.
