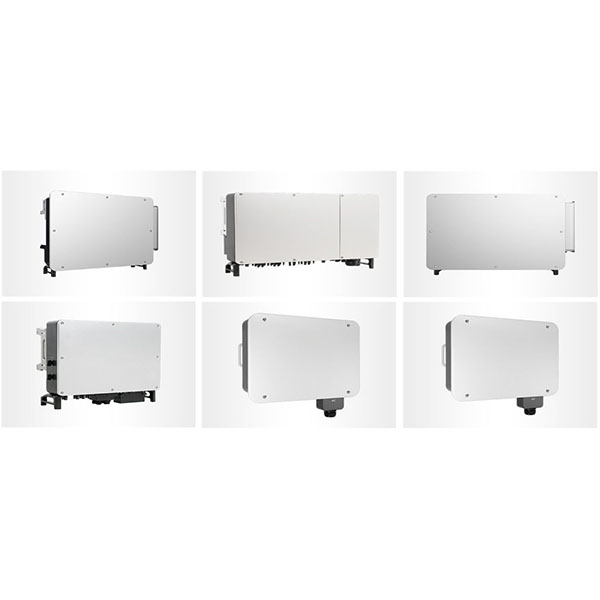

carcasă din tablă pentru invertor cu protecție EMI și orificii de aerisire

Carcasele invertorului din tablă metalică asigură un echilibru între rezistență, gestionarea termică și compatibilitatea electromagnetică (EMC) și pot fi personalizate cu orificii de ventilație, puncte de împământare, suporturi de montare și intrări pentru cabluri, în funcție de configurația echipamentului clientului, metoda de instalare și cerințele funcționale. Acestea sunt utilizate pe scară largă în invertoare industriale, invertoare fotovoltaice, echipamente de încărcare a vehiculelor electrice, surse de alimentare neîntreruptibile (UPS) și domenii conexe.

Considerații de proiectare și funcționale pentru carcasele din tablă ale invertoarelor:

1. Proiectare termică: Aranjați în mod adecvat orificiile de ventilație, canalele de vortex, pozițiile de montare a ventilatoarelor și punctele de montare a radiatoarelor; sprijiniți schemele de convecție naturală și de răcire cu aer forțat pentru a satisface nevoile de gestionare termică ale densității de putere a invertorului.
2. EMC și ecranare: utilizați suprafețe de contact continue, acoperiri conductive sau garnituri conductive; rezervați terminale de împământare și partiții de ecranare pentru a reduce interferențele electromagnetice (EMI) și pentru a îndeplini cerințele standard de testare EMC.
3. Cablare și deschideri de montare: rezervați decupaje și orificii pentru șuruburi precise în funcție de locațiile plăcii de bază (PCB), condensatoarelor, transformatoarelor și blocurilor terminale; furnizați cleme, distanțiere și canale pentru cabluri ușor de instalat, pentru a asigura consistența asamblării.
4. Rezistența structurală și rezistența la vibrații: Proiectați nervuri de rigidizare, suporturi portante și puncte de montare rezistente la vibrații pentru a se potrivi mediilor de utilizare vibrante sau mobile, îmbunătățind fiabilitatea și protejând componentele interne.
5. Protecție și etanșare: Proiectați caneluri de etanșare, garnituri de cauciuc și orificii de scurgere în conformitate cu clasificarea IP necesară pentru a îndeplini cerințele de protecție împotriva prafului, apei și mediului industrial.
6. Mentenabilitate: utilizați panouri laterale detașabile, panouri cu eliberare rapidă sau structuri modulare pentru a facilita întreținerea la fața locului, înlocuirea ventilatorului și actualizarea componentelor.

Procese și capacități de fabricație:

1. Tăiere și perforare: Tăierea cu laser, tăierea cu plasmă, perforarea și frezarea CNC sunt utilizate pentru tăierea și perforarea contururilor cu precizie ridicată.
2. Îndoire și formare: Presele CNC (Press Brake) efectuează îndoirea cutiei, formarea flanșelor și tratarea marginilor de îmbinare pentru a asigura unghiurile de îndoire și precizia poziționării.
3. Sudare și asamblare: Sudarea prin puncte, sudarea MIG, sudarea TIG, conexiunile cu șuruburi și nituirea sunt combinate cu dispozitive de fixare dedicate pentru a obține rezistența cutiei și precizia asamblării.
4. Tratarea suprafeței: sablarea, pretratarea cu fosfatare, acoperirea cu pulbere, vopsirea, electroforeza sau anodizarea (pentru aluminiu) îmbunătățesc rezistența la intemperii și uniformitatea aspectului.
5. Finisare și asamblare: Frezarea găurilor, filetarea, debavurarea, remodelarea după îndoire și testarea funcțională sprijină instalarea accesoriilor și livrarea setului complet.

Domenii de aplicare:

Potrivit pentru invertoare industriale, invertoare fotovoltaice conectate la rețea și off-grid, vehicule electrice și echipamente de încărcare, surse de alimentare UPS, carcase pentru controlere eoliene, sisteme de stocare a energiei și carcase pentru diverse dispozitive electronice de putere.
