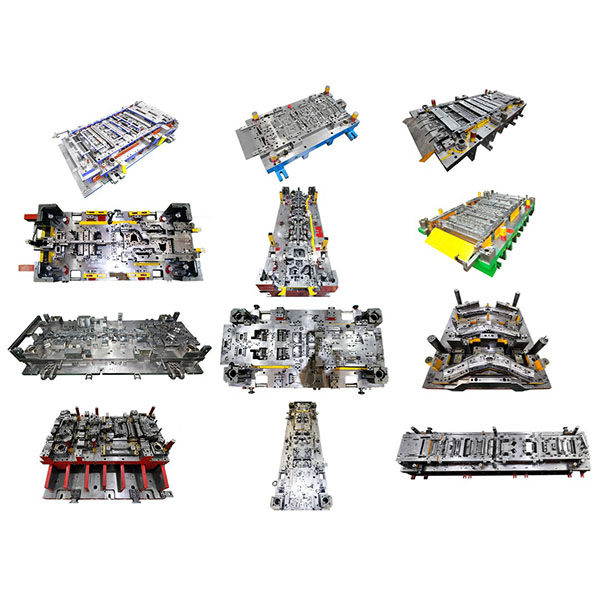

matriță de ștanțare progresivă pentru carcase metalice și cleme

Procesul de matrițare progresivă este adecvat pentru producția în serie continuă, la viteză mare, și poate produce în mod eficient piese complexe, cu operații multiple, din tablă subțire, pe un singur set de matrițe și o singură linie de alimentare. Matrițele progresive sunt utilizate în mod obișnuit pentru fabricarea carcaselor mici, pieselor de contact, clemelor cu arc, capacelor de protecție electronice și a altor piese care necesită viteze de producție ridicate și dimensiuni stabile.

Caracteristici principale ale matrițelor progresive:

1. Viteză mare și capacitate mare: Alimentarea continuă a bobinei și funcționarea în stații paralele permit timpi de ciclu foarte scurți și o producție stabilă, potrivită pentru producția de volum mediu până la mare.
2. Grad ridicat de integrare a procesului: Mai multe operațiuni sunt efectuate în secvență pe bandă, reducând manipularea între operațiuni și intervenția manuală, îmbunătățind randamentul și reducând costurile cu forța de muncă.
3. Consistență și interschimbabilitate bune: Proiectarea precisă a matriței și poziționarea fiabilă asigură dimensiuni și geometrie consistente ale pieselor, facilitând asamblarea ulterioară și interschimbabilitatea.
4. Avantaje clare în ceea ce privește costurile: cost redus de producție pe unitate și utilizare ridicată a materialelor; amortizarea pe durata lungă de funcționare a matriței reduce și mai mult costul de producție pe unitate pentru producția în serie.
5. Structură compactă: în comparație cu matrițele de transfer, matrițele progresive sunt, în general, mai compacte și ocupă mai puțin spațiu, fiind potrivite pentru prese de mare viteză și linii de producție automatizate.

Piese aplicabile și scenarii de aplicare pentru matrițele progresive:

1. Piese auto: conectori, dispozitive de fixare, cleme, protecții pentru componente electronice etc.
2. Aparate electronice și electrice: benzi de contact pentru baterii, conectori terminali, carcase pentru senzori, carcase mici etc.
3. Aparate de uz casnic și produse de larg consum: piese decorative, elemente de fixare, componente pentru balamale de uși, suporturi pentru panouri etc.
4. Piese hardware și industriale: flanșe mici, garnituri, plăci de conectare și alte piese subțiri formate în mai multe etape.
5. Scenarii adecvate: medii de producție continuă sensibile la durata ciclului, consistența dimensională și costuri.

Recomandări privind materialele și tratarea suprafețelor:

1. Materiale obișnuite: oțel laminat la rece, oțel inoxidabil, cupru și aliaje de cupru, aliaje de aluminiu și alte table metalice formabile la rece. Calitatea și grosimea materialului trebuie să corespundă cu proiectarea matriței, raporturile de trasare și procesul de ștanțare.
2. Tratamente de suprafață: se pot aplica tratamente ulterioare, cum ar fi galvanizarea, placarea chimică, vopsirea, acoperirea electrostatică și anodizarea (pentru aluminiu); selectați tratamentul în funcție de rezistența la coroziune, conductivitate și cerințele de aspect.
3. Potrivirea proiectului: evaluați formabilitatea pieselor și compatibilitatea cu procesele din aval înainte de a selecta materialele și tratamentele de suprafață, pentru a evita afectarea calității ștanțării sau a performanței asamblării.

Puncte cheie în proiectarea și fabricarea matrițelor:

1. Dispunerea stațiilor și dispunerea benzilor: Aranjați stațiile pentru a optimiza utilizarea materialului și secvența de operare, controlați raporturile de tragere și geometria benzilor pentru a reduce defectele.
2. Precizia de poziționare și ghidare: utilizați stâlpi de ghidare de precizie, bucșe și elemente de poziționare pentru a asigura poziționarea sincronizată și precizia de prelucrare în toate stațiile.
3. Proiectarea muchiei de tăiere și a spațiului liber: Setați spații libere adecvate pentru decupare și raze ale muchiei de tăiere în funcție de material și grosime, pentru a prelungi durata de viață a sculei și a îmbunătăți calitatea decupării.
4. Lubrifiere și manipularea deșeurilor: Proiectați scheme de lubrifiere eficiente și căi de evacuare a deșeurilor/ejectare pentru a preveni lipirea, zgârierea și blocarea materialului, asigurând funcționarea continuă.
5. Testare și reglare: în timpul testării matriței, efectuați verificarea primei piese și reglarea ciclului; reglați secvența stațiilor, mecanismele de tamponare și de îndepărtare a benzii, după cum este necesar, pentru a stabiliza producția.

Controlul procesului și asigurarea calității:

1. Verificarea primului articol: După testare, efectuați inspecția dimensională, a aspectului și a funcționalității primelor articole pentru a confirma parametrii matriței și ai procesului.
2. Monitorizare online: Aplicați monitorizarea parametrilor de ștanțare, numărarea automată și inspecția prin eșantionare a dimensiunilor critice pentru a detecta rapid anomaliile și a reduce rata defectelor.
3. Întreținere: Inspectați regulat uzura muchiilor de tăiere, potrivirea ghidajelor și starea lubrifierii; înlocuiți consumabilele conform planului și înregistrați durata de viață a matriței.
4. Trasabilitate: Stabiliți înregistrări ale loturilor și inspecțiilor pentru a facilita urmărirea problemelor și îmbunătățirea continuă.
