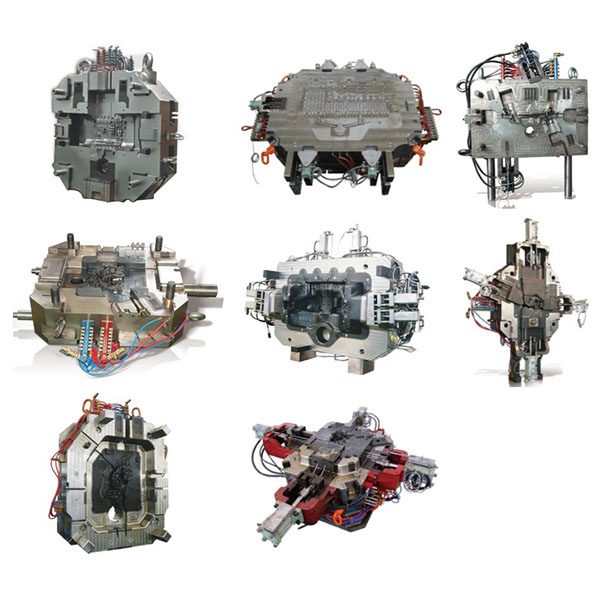

matriță de turnare sub presiune de precizie pentru transmisii grele

Matrița de turnare sub presiune de precizie, prin optimizarea sistemului de alimentare, a circuitelor de răcire și a proceselor de prelucrare a cavității, poate realiza piese turnate cu toleranțe dimensionale stricte, repetabilitate ridicată, finisaj bun al suprafeței și proprietăți mecanice stabile. Este potrivită pentru producția de componente critice în sectoarele auto, electronic, electrocasnic și echipamente industriale.

Materiale pentru matrițe și tratamente de suprafață pentru matrițe de turnare sub presiune de precizie:

1. Materiale comune pentru matrițe: Se selectează oțeluri pentru matrițe cu rezistență ridicată la căldură și la oboseală termică și se efectuează tratamente termice specifice (cum ar fi călire și revenire) în funcție de aliajul de turnare și ritmul de producție, pentru a îmbunătăți durabilitatea și rezistența la oboseală termică.
2. Întărirea suprafeței: Tratamente precum nitrurarea, cromarea dură, acoperirile PVD sau alte procese de suprafață sunt aplicate pe suprafețele cavităților pentru a reduce lipirea, a îmbunătăți rezistența la uzură și a prelungi durata de viață a matriței.
3. Etanșare și protecție împotriva coroziunii: Tratamente de protecție împotriva coroziunii și ajustări de precizie sunt aplicate canalelor de răcire, suprafețelor de etanșare și fitingurilor pentru a asigura funcționarea stabilă pe termen lung a sistemelor de injecție, răcire, presiune diferențială și vid.

Puncte cheie ale structurii și proiectării:

1. Proiectarea cavității și a suprafeței de separare: Optimizați locațiile suprafețelor de separare, fantele de aerisire și filetele în funcție de geometria piesei și cerințele de asamblare pentru a echilibra umplerea, aerisirea și operațiunile de prelucrare ulterioare.
2. Sistemul de alimentare și canal de curgere: Proiectați alimentări, canale de curgere și măsuri de control al închiderii la rece adecvate pentru a optimiza ritmul de turnare și viteza de curgere, reducând riscul de porozitate, închideri la rece și concentrare de tensiuni.
3. Dispunerea sistemului de răcire: Aranjați canale de răcire cu circulație uniformă sau circuite de răcire locale pentru a asigura o temperatură controlabilă a cavității, a scurta timpul de solidificare și a reduce deformarea termică și deriva dimensională.
4. Schema de aerisire și vid: Proiectați canale de aerisire eficiente sau interfețe de vid în locații cheie și utilizați echipamente de extracție prin vid sau de aerisire online pentru a reduce aerul prins și a îmbunătăți densitatea turnării.
5. Mecanisme de ejectare și demulare: Proiectați sisteme de ejectare robuste, glisante sau mecanisme de separare adaptate structurii piesei pentru a asigura o demulare lină fără a deteriora precizia suprafeței.
6. Toleranțe de prelucrare și date de localizare: Rezervați toleranțe de prelucrare rezonabile pentru prelucrarea ulterioară de precizie a suprafețelor de cuplare critice și proiectați date de localizare clare și structuri de prindere pentru a asigura randamentul final al piesei.

Turnare de probă și validarea procesului:

1. Testarea primului articol: Efectuați teste cu prima piesă pentru a valida curbele de turnare și răcire, eficiența ventilării și a vidului, comportamentul de demolare și înregistrați parametrii cheie, cum ar fi temperatura, presiunea, viteza de umplere și debitele de răcire.
2. Analiza defectelor și optimizarea: Pentru defectele observate pe eșantioane (cum ar fi porozitatea, contracția, închiderile la rece sau deformarea), ajustați parametrii procesului de turnare, dispunerea ventilării sau strategia de răcire și modificați cavitatea după cum este necesar pentru a elimina defectele.
3. Blocarea procesului: După turnarea de probă reușită, generați un document complet cu parametrii procesului (curbe de turnare, temperatura matriței, debite de răcire, parametri de vid etc.) pentru a facilita producția în serie stabilă și controlul calității ulterioare.

Domenii tipice de aplicare ale matrițelor de turnare sub presiune de precizie:

1. Componente ale trenului de rulare și ale transmisiei auto (cum ar fi carcase, suporturi etc.).
2. Piese structurale și de disipare a căldurii pentru echipamente electronice și de comunicații.
3. Carcase pentru aparate de uz casnic și piese structurale pentru echipamente industriale.
4. Piese funcționale care necesită precizie ridicată, dimensiuni stabile și calitate excelentă a suprafeței.
