Soluții de matrițe cu injecție multi-cavitate pentru producția în serie

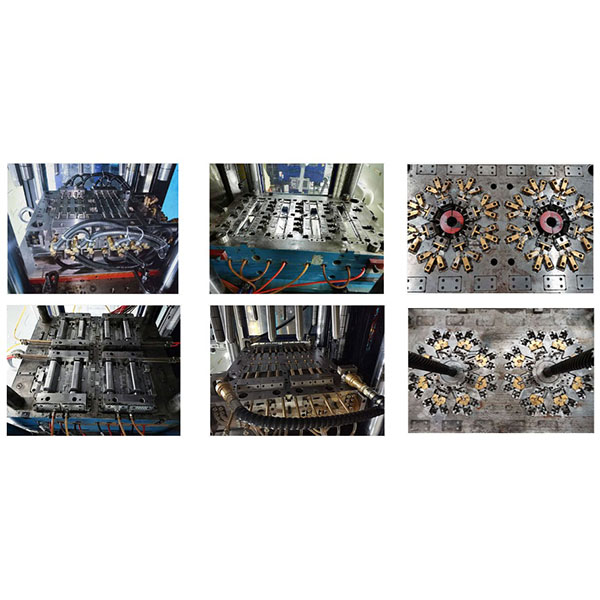

O matriță de injecție cu cavități multiple este un tip de matriță în care mai multe cavități sunt dispuse în aceeași matriță, astfel încât mai multe piese finite pot fi produse simultan într-un singur ciclu de prindere și injecție.

Scenarii tipice de aplicare:

1. Carcase pentru electronice de larg consum, conectori mici și elemente de fixare care necesită aprovizionare în volume mari.
2. Piese mici pentru interiorul automobilelor, cleme și inserții produse în serie.
3. Accesorii din plastic pentru uz casnic și de uz zilnic (cum ar fi umerașe, catarame și piese decorative).
4. Piese pentru dispozitive medicale de unică folosință sau accesorii mici sterilizabile (în funcție de material și de cerințele de certificare).
5. Ambalaje mici și piese pentru produse de consum cu cicluri scurte.

Forme principale:

1. Cavități multiple identice: fiecare cavitate are aceeași formă și dimensiune, potrivită pentru producția în serie a unui singur tip de piesă.
2. Matriță de familie: cavități diferite în cadrul aceleiași matrițe produc mai multe piese diferite, potrivite pentru producerea de seturi sau componente asortate.
3. Matriță stivuită: se obține un număr mai mare de cavități prin stivuirea straturilor superioare și inferioare sau a mai multor straturi de cavități, economisind spațiu și crescând producția.
4. Matriță cu cavități multiple cu canal cald: utilizează un sistem cu canal cald pentru a furniza materialul în mod uniform, reducând risipa și îmbunătățind echilibrul de umplere.

Puncte de proiectare și considerente tehnice:

1. Echilibrul canalului și al porții: proiectați în mod rezonabil dispunerea canalelor reci sau calde și utilizați porți cu supapă sau distribuție echilibrată atunci când este necesar pentru a asigura umplerea uniformă a cavităților.
2. Circuite de răcire echilibrate: asigurați căi de răcire echivalente pentru fiecare cavitate, pentru a evita deformarea sau variațiile dimensionale cauzate de diferențele de temperatură.
3. Controlul consistenței cavităților: utilizați prelucrarea de precizie și controlul strict al toleranței pentru a asigura consistența dimensională și calitatea suprafeței între cavități.
4. Rigiditatea și structura matriței: baza matriței, miezurile și dispunerea cavităților trebuie să asigure o distribuție uniformă a forței în timpul prinderii, pentru a preveni deformarea și apariția bavurilor.
5. Potrivirea mașinii de injecție: confirmați că volumul de injecție, forța de prindere și performanța mașinii îndeplinesc cerințele de injecție și menținere pentru numărul simultan de cavități.
6. Proiectarea sistemului de aerisire și ejectare: aranjați corespunzător canelurile de aerisire, știfturile de ejectare și mecanismele de ejectare pentru a asigura îndepărtarea completă a pieselor fără a le deteriora aspectul.
7. Întreținere și funcționalitate: proiectați miezuri înlocuibile, acces pentru întreținerea canalelor calde și structuri ușor de curățat pentru a reduce costurile de întreținere pe termen lung.

Avantajele matrițelor de injecție cu cavități multiple:

1. Creșteți semnificativ capacitatea de producție și reduceți costul unitar pe piesă (în special pentru piesele mici cu timpi de ciclu scurți).
2. Îmbunătățirea capacității de aprovizionare continuă pentru liniile de producție, reducând frecvența schimbării matrițelor și timpul de nefuncționare.
3. Obținerea unei calități mai consistente a produselor în condiții de proces stabile.

Limitări și riscuri ale matrițelor de injecție cu cavități multiple:

1. Costuri ridicate de fabricație a matrițelor, structură complexă și cicluri lungi de dezvoltare și testare a matrițelor.
2. Dificultate crescută în menținerea consistenței cavității, necesitând un control mai strict al procesului și sprijin din partea analizei fluxului matriței.
3. Cerințe mai ridicate pentru capacitatea mașinii de injecție, iar o singură defecțiune poate afecta un număr mare de piese.
