Tăiere de precizie cu fir EDM CNC pentru toleranțe stricte

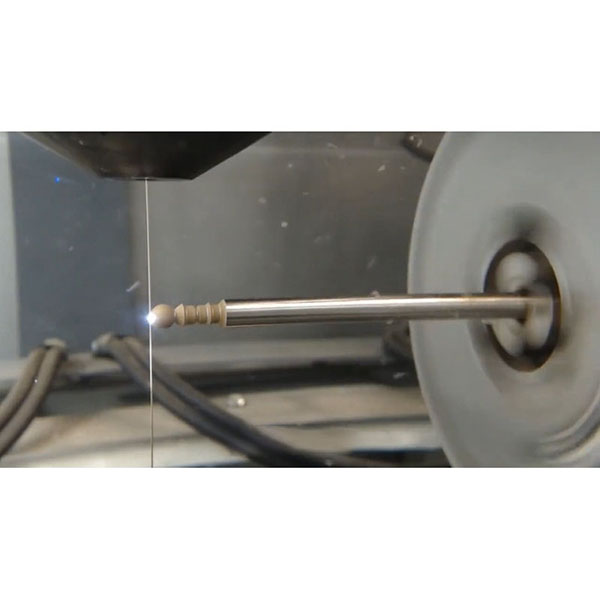

EDM cu fir CNC este controlat în întregime de programe numerice, permițând contururi complexe, precizie ridicată și tăiere cu tăietură îngustă. Este potrivit în special pentru materiale dure, cum ar fi oțelul călit, carbură cimentată, aliaje de titan și aliaje pe bază de nichel. În comparație cu tăierea cu laser, cu jet de apă sau mecanică, EDM cu fir produce o zonă mică afectată de căldură, tensiune redusă și distorsiune minimă, ceea ce îl face potrivit pentru matrițe de precizie și piese de înaltă precizie.

Materiale și tipuri de piese aplicabile pentru EDM cu fir CNC

1. Materiale: oțeluri pentru scule (de exemplu, SKD11, H13, S136), oțeluri călite, carbură cimentată (carbură de tungsten), oțel inoxidabil, aliaje de titan, aliaje pe bază de nichel, aliaje de cupru, ceramică conductivă etc.
2. Piese de prelucrat: muchii și inserții de matrițe de perforare, componente cu cavități divizate, piese de precizie pentru dispozitive de fixare/fixare, piese cu contur plan complex, piese cu pereți subțiri și micro-caracteristici, găuri de precizie și piese cu tăieturi înguste.

Echipamente, sârmă și dielectric pentru mașini de electroeroziune cu sârmă CNC:

1. Tipuri de mașini: EDM cu sârmă lentă (precizie ridicată, calitate superioară a suprafeței, potrivită pentru matrițe și piese de precizie); EDM cu sârmă rapidă (eficiență mai mare, cost mai mic, potrivită pentru piese cu precizie generală).
2. Sârmă: sârmă de alamă, sârmă de alamă acoperită, sârmă de molibden. Selecția depinde de viteza de tăiere, precizie, cerințe de suprafață și cost.
3. Dielectric (fluid de lucru): în principal apă deionizată (apă DI), care necesită conductivitate stabilă și curățenie. Se utilizează împreună cu sisteme de filtrare pentru a menține curățenia spațiului și pentru a asigura evacuarea fără probleme a resturilor.
4. Alimentare și spălare: spălare direcționată din duzele superioare/inferioare pentru a îndepărta rapid produsele de eroziune și a reduce scurtcircuitele și urmele de sârmă.

Parametrii procesului și fluxul de lucru de referință pentru electroeroziunea cu fir CNC:

1. Revizuirea procesului: confirmați materialul, duritatea, precizia conturului, obiectivele de rugozitate a suprafeței, cerințele privind colțurile ascuțite/tăieturile înguste și timpul de livrare.
2. Programare și planificare traseu: setați tăierea primară plus a doua/a treia tăiere de skim pe baza conturului și a toleranței; optimizați locațiile de intrare/ieșire și de pornire a găurii pentru a evita concentrarea tensiunii și urmele vizibile.
3. Fixare și aliniere: asigurați planeitatea piesei de prelucrat și date de referință stabile. Setați tensiunea firului și starea rolei de ghidare pentru a controla vibrațiile și devierea firului.
4. Tăierea inițială (tăiere brută): energie de descărcare și avans mai mari pentru a forma rapid conturul; lăsați o toleranță mică pentru tăieturile de finisare.
5. Tăiere de finisare (tăieri de finisare): reduceți energia de descărcare și îmbunătățiți stabilitatea pentru a elimina textura și erorile tăierii brute, îmbunătățind dimensiunile și calitatea suprafeței.
6. Curățare și debavurare (EDM cu sârmă nu produce, în general, bavuri tradiționale, dar produsele de eroziune trebuie curățate): curățați suprafețele și cavitățile prelucrate; efectuați o lustruire ușoară sau prevenirea ruginii, dacă este necesar.
7. Inspecție și înregistrări: inspectați dimensiunile, forma și rugozitatea suprafeței; înregistrați parametrii și datele lotului pentru trasabilitate și controlul consistenței între loturi.

Puncte tehnice cheie pentru EDM cu fir CNC:

1. Stabilitatea descărcării: controlați parametrii impulsului (curentul de vârf, lățimea impulsului, tensiunea de decuplare) și presiunea de spălare pentru a reduce scurtcircuitele și ruperea firului.
2. Tensiunea și ghidarea firului: tensiune adecvată și stare bună a rolei de ghidare pentru a evita vibrațiile firului și tăierea excesivă a colțurilor; reduceți viteza și optimizați compensarea la colțurile ascuțite.
3. Controlul distanței: menținerea unei distanțe stabile de prelucrare și a unui dielectric curat pentru a îndepărta rapid resturile de eroziune și pentru a preveni depunerile de carbon și urmele de sârmă.
4. Strategii de tăiere secundară și terțiară: selectați energii și viteze diferite în funcție de rugozitatea și precizia dorite; trecerile comune de tăiere reduc semnificativ Ra și eroarea de profil.
5. Efecte termice și ale materialului: utilizați treceri de finisare cu energie redusă pentru carburile cimentate și materialele foarte dure pentru a reduce riscul de microfisuri; asigurați o fixare adecvată și un control al energiei pentru piesele cu pereți subțiri.

Scenarii de aplicare obișnuite:

1. Fabricarea matrițelor: margini de matrițe de perforare, segmentarea matrițelor/poansonelor, contururi de precizie ale inserțiilor cavității.
2. Mecanică și electronică de precizie: contururi 2D complexe, fante micro-înguste, microstructuri conductive.
3. Aerospațial și medical: contururi complexe și piese cu tăieturi înguste în materiale dure.
4. Dispozitive și accesorii: localizarea componentelor, ansambluri de prindere, tăierea precisă a plăcilor.

Comparație între electroeroziunea cu fir CNC și alte procese de tăiere:

1. Tăierea cu laser: eficientă și rapidă, dar controlul efectelor termice și al bavurilor pe colțuri ascuțite de înaltă precizie/tăieturi înguste este inferior tăierii cu fir EDM; tăierea cu fir EDM este mai bună pentru materiale dure și contururi de precizie.
2. Tăierea cu jet de apă: adaptabilitate largă la materiale și fără efecte termice, dar nu la fel de capabilă ca EDM cu fir pentru micro-caracteristici și contururi de înaltă precizie; calitatea suprafeței și caracteristicile minuscule sunt limitate de diametrul jetului.
3. Frezare/tăiere mecanică: rate de îndepărtare ridicate și potrivită pentru degroșare și piese structurale, dar dificil de realizat tăieturi înguste și colțuri ascuțite de înaltă precizie, tipice pentru EDM cu fir.
