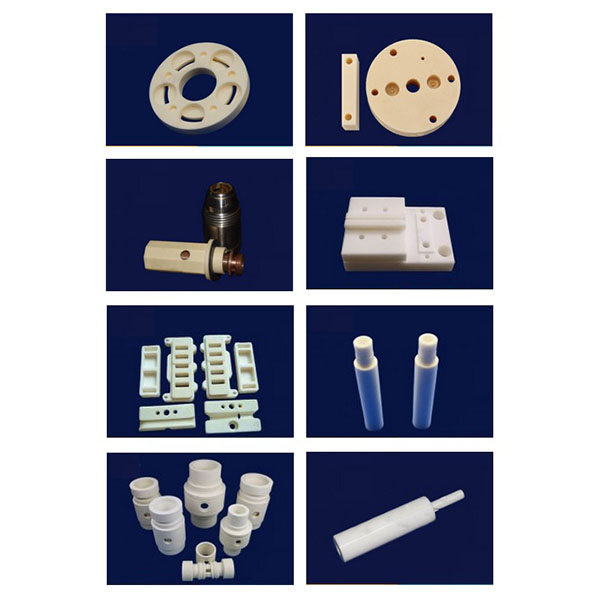

Prelucrarea CNC a supapelor ceramice pentru control de precizie

Cu mașini-unelte specializate, scule diamantate și procese mature, obținem o formare precisă, o etanșare strânsă și o rezistență pe termen lung la coroziune și uzură, adaptate la duritatea și fragilitatea ridicate ale materialelor ceramice, ceea ce face ca soluțiile noastre să fie potrivite pentru echipamentele de control al fluidelor în procesarea chimică, farmaceutică, petrolieră, semiconductoare, alimentară și în condiții de funcționare la temperaturi ridicate/corozive.

Echipamente și scule:

1. Mașini și rigiditate: Echipate cu mașini de frezat CNC cu cinci axe și trei axe de înaltă rigiditate, centre de strunjire-frezare de precizie, mașini de rectificat cilindrice externe și echipamente specializate de micro-prelucrare pentru a îndeplini cerințele de precizie de poziționare și repetabilitate pentru prelucrarea complexă a canalelor de curgere interne și a suprafețelor multiple.
2. Unelte și consumabile: Folosind freze diamantate, unelte de strunjire diamantate, discuri de rectificare diamantate și unelte cu acoperire ultra-dură, optimizăm geometria uneltelor și parametrii de tăiere și rectificare pentru ceramică, pentru a reduce riscul de ciobire și fisurare.
3. Echipamente auxiliare: arbori de înaltă precizie, sisteme de răcire și filtrare de înaltă presiune, dispozitive de suprimare a vibrațiilor și dispozitive de fixare dedicate pentru a asigura stabilitatea prelucrării și integritatea suprafeței.

Principalele metode de prelucrare pentru prelucrarea CNC a supapelor ceramice:

1. Frezare și sculptare de precizie: utilizate pentru degroșarea și finisarea formelor complexe ale corpului supapei, contururilor canalelor de curgere și suprafețelor de contact de etanșare; legătura cu cinci axe permite realizarea de geometrii complexe într-o singură configurare.
2. Lăptire, șlefuire și honuire: utilizate pentru a aduce scaunele supapelor, miezurile supapelor și suprafețele de etanșare la toleranțe geometrice stricte și la o calitate ridicată a suprafeței.
3. Prelucrare asistată de vibrații ultrasonice (USM) și șlefuire cu diamant: reduc forțele de tăiere, limitează propagarea fisurilor și îmbunătățesc integritatea suprafeței pe ceramica fragilă; potrivite pentru structuri cu pereți subțiri sau subțiri.
4. EDM (prelucrare prin descărcare electrică) și micro-prelucrare: utilizate pentru formarea de înaltă precizie a elementelor greu de prelucrat, cum ar fi cavități interne complexe, fante înguste sau găuri adânci.
5. Lustruire și lustruire chimico-mecanică (CMP): Obțineți suprafețe de contact etanșe și alunecoase cu grad de oglindă sau rugozitate ultra-redusă pentru a îmbunătăți performanța de etanșare și durata de viață.

Răcire, evacuarea așchilor și fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți filtrați pentru a reduce acumularea locală de căldură și pentru a preveni fisurile sau deformările dimensionale/de formă cauzate de stresul termic.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și rutele de evacuare a așchilor, completate de proceduri eficiente de curățare, pentru a preveni încorporarea particulelor abrazive în suprafețele de etanșare sau canalele de curgere și crearea riscurilor de scurgere.
3. Soluții de fixare: Dispozitive de fixare rigide și flexibile personalizate, suporturi concentrice și proiecte de suporturi multipunct pentru a asigura că piesele cu pereți subțiri și forme complexe nu se deformează în timpul prelucrării.

Materiale prelucrabile și aplicații tipice pentru prelucrarea CNC a supapelor ceramice:

1. Materiale tipice: alumină densă (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN) și materiale compozite ceramice funcționale.
2. Aplicații tipice: supape pentru transferul mediilor corozive sau abrazive, supape de dozare de precizie, ansambluri de scaune și miezuri de supape, supape sanitare și supape pentru aplicații de procesare la temperaturi ridicate sau semiconductoare.
