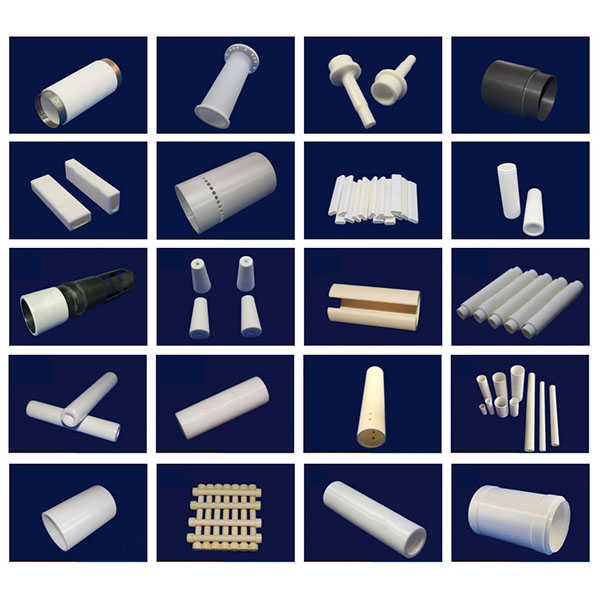

Prelucrarea CNC a tuburilor ceramice pentru utilizarea precisă a fluidelor

Cu mașini-unelte specializate, scule diamantate și procese mature, obținem o formare precisă și stabilitate dimensională adaptate la duritatea și fragilitatea ridicate ale materialelor ceramice, făcându-le potrivite pentru aplicații în conducte și componente în procesarea chimică, farmaceutică, petrolieră, semiconductoare, dispozitive medicale, măsurarea fluidelor și condiții de funcționare la temperaturi ridicate/corozive.

Echipamente și scule:

1. Mașini și rigiditate: Echipate cu strunguri CNC de înaltă rigiditate, centre de prelucrare CNC cu trei axe/cinci axe, mașini de rectificat alezajuri interne, mașini de honuit, mașini de rectificat cilindrice externe de precizie și echipamente specializate de micro-prelucrare pentru a îndeplini cerințele de precizie de poziționare și repetabilitate pentru arbori lungi, piese de lucru cu pereți subțiri și subțiri.
2. Unelte și consumabile: Folosind unelte de strunjire cu diamant pentru alezaje interne, freze cu diamant, discuri de rectificare cu diamant, unelte cu acoperire ultra-dură și consumabile specializate pentru rectificare fină, optimizăm geometria uneltelor și parametrii de tăiere/rectificare pentru ceramică, pentru a reduce riscul de ciobire și fisurare.
3. Echipamente auxiliare: arbori de înaltă precizie, sisteme de răcire cu presiune ultraînaltă și de filtrare a particulelor, dispozitive de control al temperaturii dispozitivelor de fixare și sisteme de suprimare a vibrațiilor pentru a asigura stabilitatea prelucrării și integritatea suprafeței.

Principalele metode de prelucrare pentru prelucrarea CNC a tuburilor ceramice:

1. Strunjire internă și alezare de precizie: utilizate pentru a obține poziționarea de referință și formarea alezajului intern aproape de dimensiunea finală după degroșare, asigurând alinierea între axa alezajului și referința feței frontale.
2. Șlefuire și honuire cu diamant: utilizarea proceselor de șlefuire și honuire cu diamant pentru a obține toleranțe radiale stricte și o rugozitate redusă a suprafeței, adecvate în special pentru suprafețele de etanșare sau de alunecare.
3. Prelucrare asistată de vibrații ultrasonice (USM) și rectificare ultrafină: reduc forțele de tăiere pe ceramica fragilă, suprimă propagarea fisurilor și îmbunătățesc integritatea marginilor pentru piesele cu pereți subțiri și subțiri.
4. EDM și micro-prelucrare: utilizate pentru formarea și tăierea locală a suprafețelor frontale complexe, a fantelor, a micro-găurilor sau a elementelor greu accesibile.
5. Lustruire și lustruire chimico-mecanică (CMP): produce finisaje de calitate oglindă pe fețele de etanșare sau suprafețele de îmbinare pentru a reduce și mai mult frecarea și a îmbunătăți performanța de etanșare.

Răcire, evacuarea așchilor și fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți filtrați, combinați cu dispozitive de fixare cu temperatură controlată sau circulație de răcire, pentru a reduce creșterea locală a temperaturii și stresul termic, prevenind devierea dimensională și formarea fisurilor.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și rutele de evacuare a așchilor, combinate cu curățarea cu ultrasunete/presiune înaltă, suflarea cu aer și procesele de îndepărtare a așchilor prin vid, pentru a preveni încorporarea particulelor în orificii sau fețe frontale, care ar putea afecta performanța.
3. Soluții de fixare: Mandrine personalizate, dispozitive de fixare concentrice și modele de susținere multipunct, utilizând dispozitive de poziționare elastice sau suporturi flexibile pentru a reduce tensiunea de prindere și a asigura că piesele cu pereți subțiri nu se deformează.

Materiale prelucrabile și aplicații tipice:

1. Materiale tipice: alumină (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN) și materiale compozite ceramice funcționale.
2. Aplicații tipice: căptușeli rezistente la uzură și coroziune pentru conducte, tuburi de protecție pentru senzori, tuburi de măsurare a fluidului, duze și componente ale căilor de curgere, căptușeli pentru echipamente semiconductoare și chimice și tuburi ceramice de înaltă precizie pentru instrumente medicale și analitice.

Recomandări de proiectare și considerații privind fabricarea:

1. Grosimea peretelui și raportul lungime-diametru: Evitați pereții prea subțiri sau raporturile lungime-diametru excesiv de mari; atunci când este necesar, rezervați suporturi de prelucrare sau nervuri de întărire în etapa de proiectare pentru a îmbunătăți fabricabilitatea și fiabilitatea în timpul utilizării.
2. Rondele și șanfrenuri: Asigurați rondele/șanfrenuri adecvate la orificii, deschideri și îmbinări pentru a reduce concentrațiile de tensiune și a facilita prelucrarea și asamblarea.
3. Toleranțe și potriviri: Specificați clar toleranțele de prelucrare și toleranțele de potrivire la asamblare; suprafețele critice de etanșare sau de alunecare trebuie să rezerve materialul detașabil pentru finisare.
4. Modularizare și asamblare: Pentru tuburile ceramice foarte lungi sau cu diametru mare, luați în considerare prelucrarea segmentată și asamblarea de precizie pentru a reduce riscul de rupere și a facilita transportul.
