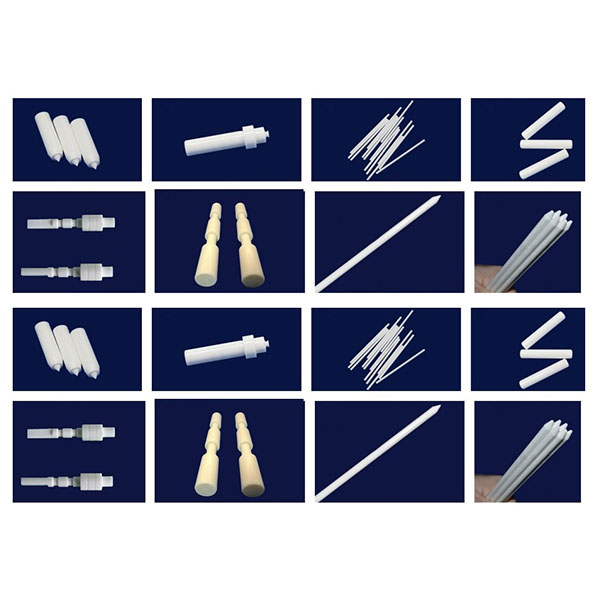

Prelucrarea CNC a tijelor ceramice pentru piese de instrumente

Cu utilaje specializate, scule diamantate și fluxuri de proces mature, putem îndeplini cerințele stricte privind concentricitatea, rotunjimea, toleranțele diametrului și finisajul suprafeței tijelor ceramice în domenii precum electronica, semiconductorii, instrumentele de precizie, dispozitivele medicale, industria aerospațială și industriile cu temperaturi ridicate.

Echipamente și scule:

1. Mașini: Echipate cu strunguri CNC de înaltă rigiditate, mașini de rectificat cilindrice externe, mașini de rectificat fără centre și echipamente de rectificat/lustruit de precizie pentru prelucrarea tijelor ceramice de diferite diametre și lungimi.
2. Unelte și consumabile: Utilizând unelte de strunjire cu diamant, discuri de rectificare cu diamant și piese de uzură dedicate, geometria uneltelor și parametrii de rectificare sunt optimizați pentru duritatea ridicată a ceramicii, pentru a reduce riscul de ciobire și fisurare.
3. Echipamente auxiliare: Axele de înaltă precizie, sistemele de echilibrare dinamică și proiectele de suprimare a vibrațiilor asigură stabilitatea procesului de prelucrare.

Principalele metode de prelucrare pentru prelucrarea CNC a tijelor ceramice:

1. Strunjire de precizie și rectificare cilindrică externă: utilizate pentru prelucrarea inițială și controlul dimensiunilor aproximative, combinate cu prindere rigidă pentru a obține poziționarea axială și prelucrarea feței frontale.
2. Rectificare fără centre și rectificare centrată: potrivite pentru prelucrarea cu eficiență ridicată a diametrului exterior și controlul consistenței dimensionale, în special pentru prelucrarea în serie a tijelor cu diametru mic/lung.
3. Prelucrare asistată de vibrații ultrasonice (USM) și rectificare cu diamant: reduc forțele de tăiere, limitează propagarea fisurilor și îmbunătățesc integritatea suprafeței.
4. Lustruire fină și finisare ultraprecisă: Procesele de lustruire mecanică sau lustruire chimico-mecanică (CMP) sunt utilizate pentru a obține suprafețe cu grad de oglindă sau rugozitate ultra-redusă.
5. Prelucrarea microporilor și a alezajelor interne: Găurile interne de înaltă precizie sunt obținute prin micro-găurire, alezare/șlefuire sau procese speciale ghidate de acoperire.

Răcire, evacuarea așchilor și fixarea pentru prelucrarea CNC a tijelor ceramice:

1. Strategii de răcire: Utilizați mijloace de răcire și lubrifiere controlate (inclusiv formulele necesare de lichid de răcire) pentru a reduce acumularea locală de căldură și a preveni fisurile cauzate de stresul termic.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și rutele de evacuare a așchilor, combinate cu procese eficiente de curățare pentru a preveni încorporarea particulelor abrazive și contaminarea suprafeței.
3. Soluții de fixare: Dispozitive de fixare rigide sau flexibile personalizate, suporturi concentrice și suporturi frontale pentru a asigura concentricitatea și a minimiza deformarea tijelor.

Materiale prelucrabile și aplicații tipice:

1. Materiale tipice: alumină densă (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN) și alte ceramici dense și compozite ceramice.
2. Aplicații tipice: arbori de precizie, tije izolante, suporturi pentru senzori, învelișuri pentru termocupluri, pini rezistenți la uzură, miezuri de supape, suporturi mecanice pentru semiconductori și componente pentru dispozitive medicale.

Recomandări de proiectare și considerații privind fabricarea:

1. Controlul raportului lungime-diametru: tijele lungi și subțiri sunt predispuse la deformare și vibrații; se recomandă luarea în considerare a intervalelor de diametru adecvate sau a prelucrării segmentate în etapa de proiectare pentru a îmbunătăți randamentul.
2. Linii directoare privind suportul și prinderea: Pentru prelucrarea tijelor lungi, utilizați suporturi intermediare sau suporturi centrale pentru a evita excentricitatea și erorile de formă cauzate de prinderea la un singur capăt.
3. Filete și tratarea capetelor: Aplicați șanfrenuri sau filete adecvate pe zonele de contact ale capetelor și marginile găurilor pentru a reduce concentrația de tensiune și a facilita asamblarea și acoperirea.

Controlul calității și inspecția:

1. Echipamente de inspecție: Echipate cu mașini de măsurare a coordonatelor (CMM), testere de rotunjime, testere de rugozitate a suprafeței, microscoape și, atunci când este necesar, echipamente de testare nedistructive pentru inspecția dimensională, a formei și a suprafeței.
2. Trasabilitate și documentare: Furnizați rapoarte de inspecție a primului articol (FAI), certificate de material și înregistrări de lot pentru a sprijini integrarea cu sistemele de management al calității ale clienților.
