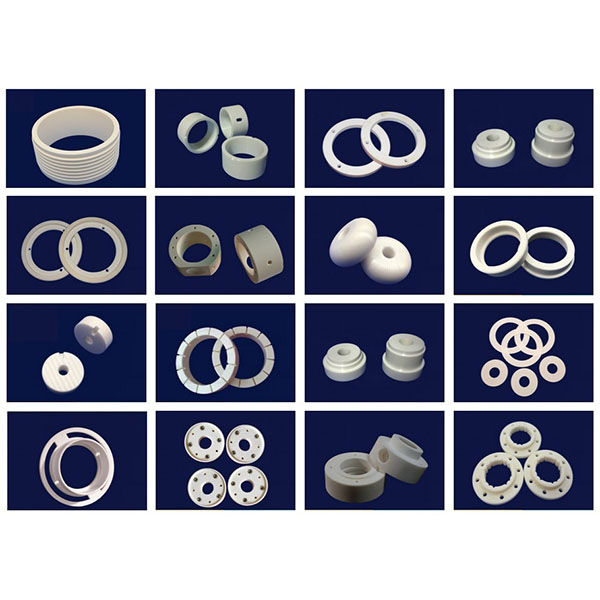

Prelucrarea CNC a inelelor ceramice pentru piese de înaltă performanță

Cu mașini-unelte specializate, scule diamantate și procese mature, obținem o formare precisă, coeficienți de frecare redus și o rezistență excelentă la uzură și coroziune, adaptată la duritatea și fragilitatea ridicate ale materialelor ceramice. Aceste capacități fac ca produsele noastre să fie aplicabile pe scară largă la inele de rulmenți, scaune de supape, inele de senzori, șaibe de etanșare și diverse componente inelare care funcționează în condiții de temperatură ridicată, uzură ridicată sau corozive.

Echipamente și scule:

1. Mașini și rigiditate: Echipate cu strunguri CNC de înaltă rigiditate, centre de prelucrare CNC cu trei și cinci axe, mașini de rectificat cilindrice interne și externe, mașini de honuit, mașini compuse de strunjire-rectificare de precizie și echipamente specializate de prelucrare de micro-precizie pentru a îndeplini cerințele de prindere, poziționare și precizie de repetabilitate pentru componente cu alezaj mic, raport diametru-grosime ridicat și inele cu pereți subțiri.
2. Unelte și consumabile: Folosind unelte de strunjire interne și externe cu diamant, freze cu diamant, discuri de rectificare cu diamant, unelte cu acoperire ultra-dură și consumabile de rectificare fină, optimizăm geometria uneltelor și parametrii de tăiere/rectificare pentru ceramică, pentru a reduce riscurile de ciobire, fisurare și deteriorare termică.
3. Echipamente auxiliare: arbori de înaltă precizie, dispozitive de fixare cu temperatură controlată, sisteme de răcire cu presiune ultra-înaltă și de filtrare a particulelor, dispozitive de suprimare a vibrațiilor și dispozitive de fixare dedicate (mandrine, manșoane, dispozitive de poziționare elastice) pentru a asigura stabilitatea prelucrării și integritatea suprafeței.

Principalele metode de prelucrare pentru prelucrarea CNC a inelelor ceramice:

1. Strunjire de precizie și alezare internă/externă: utilizate pentru stabilirea datelor pe semifabricate, poziționare concentrică și semifinisare pentru a asigura alinierea axelor interne și externe și conformitatea datelor feței frontale.
2. Rectificare și honuire internă și externă: se utilizează procese de rectificare cu diamant și honuire fină pentru a obține toleranțe radiale stricte și o rugozitate redusă a suprafeței, îndeplinind cerințele pentru montarea prin rulare sau alunecare.
3. Prelucrare asistată de vibrații ultrasonice (USM) și rectificare ultrafină: reduce forțele de tăiere și suprimă propagarea fisurilor, fiind deosebit de potrivită pentru structuri de inele ceramice cu pereți subțiri sau foarte fragile.
4. EDM și micro-prelucrare: Pentru formarea și tăierea locală a geometriilor complexe, caneluri interne/externe, localizarea canelurilor de fixare sau alezajelor foarte mici.
5. Lustruire și lustruire chimico-mecanică (CMP): produce finisaje de calitate oglindă pe suprafețele de contact de etanșare sau suprafețele de cuplare glisante pentru a reduce frecarea și a îmbunătăți etanșarea și durata de viață.

Răcire, evacuarea așchilor și fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți filtrați, combinați cu dispozitive de fixare cu temperatură controlată sau circulație de răcire, pentru a evita creșterea locală a temperaturii care ar putea induce stres termic și deviere dimensională.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și canalele de evacuare a așchilor pentru piesele inelare, combinate cu curățarea cu ultrasunete și la presiune înaltă, suflarea cu aer și procesele de îndepărtare a așchilor prin vid, pentru a preveni încorporarea particulelor în suprafețele de cuplare sau etanșare, care ar afecta performanța.
3. Soluții de fixare: Mandrine personalizate, dispozitive de fixare concentrice, prindere elastică și modele de suport cu mai multe puncte pentru a asigura stabilitatea și a preveni deformarea pieselor inelare cu pereți subțiri sau subțiri în timpul prelucrării.

Materiale prelucrabile și aplicații tipice pentru prelucrarea CNC a inelelor ceramice:

1. Materiale tipice: alumină (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN), materiale compozite ceramice funcționale și ceramică acoperită.
2. Aplicații tipice: inele de rulment, inele de scaun de supapă, inele de etanșare, inele de poziționare, componente de control al fluidului și de măsurare, inele de protecție a senzorilor, componente inelare rezistente la uzură și coroziune pentru echipamente semiconductoare și chimice și inele de înaltă precizie pentru instrumente medicale și analitice.

Recomandări de proiectare și considerații privind fabricarea:

1. Grosimea peretelui și proiectarea secțiunii transversale: Evitați pereții prea subțiri și raporturile excesive între diametrul interior și exterior; atunci când este necesar, rezervați zone de prindere/suport sau adăugați nervuri de rigidizare inelare în faza de proiectare pentru a îmbunătăți fabricabilitatea și fiabilitatea în timpul utilizării.
2. Rondele și șanțuri: Asigurați rondele sau șanțuri adecvate la deschiderile interioare/exterioare, fețele de capăt și marginile de contact pentru a reduce concentrațiile de tensiune și a facilita prelucrarea și asamblarea.
3. Toleranțe și toleranțe de montare: Specificați clar toleranțele de prelucrare și toleranțele de montare; suprafețele critice de etanșare sau de rulare trebuie să păstreze materialul detașabil pentru finisarea și reglarea finală.
4. Prelucrare modularizată: Pentru inele cu diametru foarte mare sau extra-lungi, luați în considerare prelucrarea segmentată și îmbinările de asamblare de precizie pentru a reduce riscul de rupere și a facilita inspecția și transportul.
