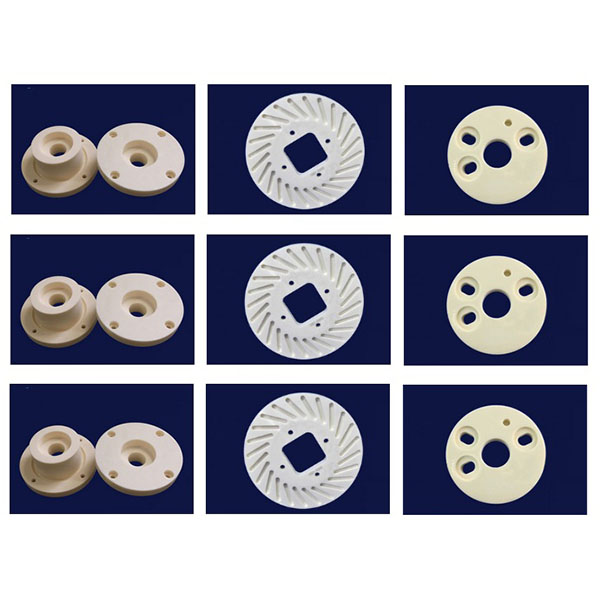

Prelucrarea CNC a flanșelor ceramice pentru o etanșare fiabilă

Cu mașini-unelte specializate, scule diamantate și procese mature, obținem o formare precisă, o etanșare fiabilă și o rezistență pe termen lung la coroziune și uzură, adaptate la duritatea și fragilitatea ridicate ale ceramicii, ceea ce face ca soluțiile noastre să fie potrivite pentru cerințele de conectare a conductelor și echipamentelor în procesarea chimică, farmaceutică, petrolieră, semiconductoare, procesarea alimentelor și condiții de funcționare la temperaturi ridicate și foarte corozive.

Echipamente și scule:

1. Mașini și rigiditate: Echipate cu mașini de frezat CNC cu cinci axe și trei axe de înaltă rigiditate, centre de strunjire-frezare de precizie, mașini de rectificat cilindrice externe și echipamente specializate de micro-prelucrare pentru a îndeplini cerințele de precizie de poziționare și repetabilitate pentru localizarea orificiilor de fixare, planeitatea feței flanșei și concentricitatea.
2. Unelte și consumabile: Utilizarea frezelor diamantate, a uneltelor de strunjire diamantate, a discurilor de rectificare diamantate și a uneltelor cu acoperire ultra-dură, precum și optimizarea geometriei uneltelor și a parametrilor de tăiere/rectificare pentru materialele ceramice, pentru a reduce riscul de ciobire și fisurare.
3. Echipamente auxiliare: arbori de înaltă precizie, sisteme de echilibrare dinamică, unități de răcire și filtrare de înaltă presiune, sisteme de suprimare a vibrațiilor și dispozitive de fixare dedicate pentru a asigura stabilitatea prelucrării și integritatea suprafeței.

Principalele metode de prelucrare pentru prelucrarea CNC a flanșelor ceramice:

1. Frezare și găurire de precizie: utilizate pentru prelucrarea profilului flanșei, a modelului orificiilor pentru șuruburi și a suprafețelor de îmbinare; articulația cu cinci axe poate realiza poziționarea complexă și prelucrarea orificiilor într-o singură configurare.
2. Rectificare cilindrică externă, rectificare frontală/capăt și rectificare de suprafață: utilizată pentru a îmbunătăți planeitatea feței flanșei și pentru a controla toleranțele grosimii flanșei, astfel încât să se îndeplinească cerințele de etanșare și cuplare.
3. Rectificare și lustruire cu diamant: efectuează rectificarea fină și lustruirea suprafețelor de etanșare și de contact pentru a reduce rugozitatea suprafeței și a îmbunătăți performanța de etanșare.
4. Prelucrare asistată de vibrații ultrasonice (USM): reduce forțele de tăiere, limitează propagarea fisurilor și îmbunătățește integritatea marginilor pe structuri cu pereți subțiri sau foarte fragile.
5. Prelucrarea micro-găurilor și a găurilor adânci: Obțineți o precizie ridicată prin găuri, găuri de poziționare și canale de ghidare prin micro-găurire, procese de ghidare a găurilor adânci sau dispozitive speciale.

Răcire, evacuarea așchilor și fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți filtrați pentru a reduce acumularea locală de căldură și pentru a preveni fisurile sau devierea dimensională/de formă cauzată de stresul termic.
2. Evacuarea și curățarea așchilor: Proiectați trasee adecvate pentru scule și canale de evacuare a așchilor, combinate cu procese de curățare cu ultrasunete și de înaltă presiune pentru a preveni încorporarea resturilor de șlefuire în suprafețele de etanșare sau în orificiile pentru șuruburi, asigurând fiabilitatea asamblării.
3. Soluții de fixare: Dispozitive de fixare rigide sau flexibile personalizate, dispozitive de poziționare concentrice și structuri de susținere multipunct pentru a asigura stabilitatea și a preveni deformarea flanșelor cu pereți subțiri sau neregulate în timpul prelucrării.

Materiale prelucrabile și aplicații tipice:

1. Materiale tipice: aluminiu dens (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN) și materiale ceramice compozite funcționale.
2. Aplicații tipice: flanșe ceramice rezistente la coroziune și uzură, racorduri pentru conducte chimice și farmaceutice, cuplaje pentru procese semiconductoare, interfețe de etanșare la temperaturi ridicate și flanșe sanitare.
