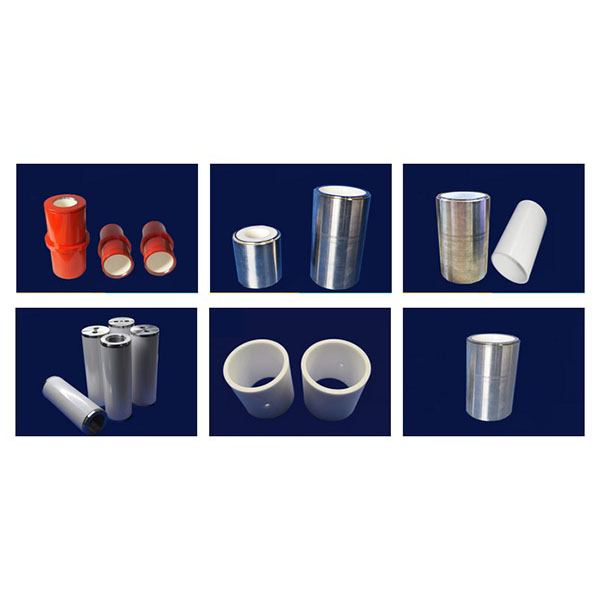

Prelucrarea CNC a cămășilor cilindrice ceramice pentru precizie

Cu mașini-unelte specializate, scule diamantate și procese mature, obținem o formare precisă a alezajului intern, coeficienți de frecare redus și rezistență îndelungată la uzură și coroziune, adaptate la duritatea și fragilitatea ridicate ale materialelor ceramice, făcându-le potrivite pentru motoare, pompe, compresoare și diverse condiții de funcționare la temperaturi ridicate, uzură ridicată sau fluide corozive.

Echipamente și scule:

1. Mașini și rigiditate: Echipate cu mașini de frezat CNC cu trei axe și cinci axe de înaltă rigiditate, strunguri CNC, mașini de rectificat cilindrice externe de precizie, mașini de rectificat alezaj intern, mașini de honuit și echipamente specializate de micro-prelucrare pentru a îndeplini cerințele de înaltă precizie pentru poziționarea alezajului, concentricitate și cilindricitate.
2. Unelte și consumabile: Folosind unelte de strunjire cu diamant pentru alezaje interne, freze cu diamant, discuri de rectificare cu diamant, unelte cu acoperire ultra-dură și consumabile de rectificare fină, optimizăm geometria uneltelor și parametrii de tăiere/rectificare pentru ceramică, pentru a reduce riscurile de ciobire, fisurare și deteriorare termică.
3. Echipamente auxiliare: arbori de înaltă precizie, sisteme de răcire cu presiune ultraînaltă și de filtrare a particulelor, dispozitive de suprimare a vibrațiilor și dispozitive de prindere dedicate (mandrine, manșoane, dispozitive de poziționare elastice) pentru a asigura stabilitatea prelucrării și integritatea suprafeței.

Principalele metode de prelucrare pentru prelucrarea CNC a cămășilor cilindrice ceramice:

1. Strunjire/frezare de precizie și alezare internă: utilizate pentru degroșarea și semi-finisarea alezajelor cămășilor pentru a asigura poziționarea concentrică și referința piesei.
2. Rectificarea și honuirea alezajelor interne: utilizarea rectificării cu diamant și a honuirii fine pentru a obține toleranțele radiale țintă și o rugozitate redusă a suprafeței.
3. Prelucrare asistată de vibrații ultrasonice (USM) și lustruire cu diamant: reduc forțele de tăiere și suprimă propagarea fisurilor, fiind potrivite pentru structuri de căptușeli cu pereți subțiri sau foarte fragile.
4. EDM și micro-prelucrare: utilizate pentru formarea și tăierea locală a locațiilor complexe de fixare sau a caracteristicilor greu de prelucrat.
5. Lustruire și lustruire chimico-mecanică (CMP): utilizate pentru a obține suprafețe de contact de etanșare și îmbinări glisante cu rugozitate ultra-redusă sau de calitate oglindă, reducând frecarea și prelungind durata de viață.

Răcire, evacuarea așchilor și fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți filtrați pentru a evita creșterea locală a temperaturii care poate provoca stres termic și deviere dimensională; acolo unde este necesar, adoptați circulația de răcire și dispozitive de fixare cu temperatură controlată.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și canalele de evacuare a așchilor, combinate cu curățarea cu ultrasunete și la presiune înaltă, suflarea cu aer și îndepărtarea așchilor cu vid pentru a preveni încorporarea particulelor în suprafețele alezajelor și afectarea etanșării și uzurii.
3. Soluții de fixare: Mandrine personalizate, dispozitive de fixare concentrice, suporturi flexibile și structuri de susținere multipunct pentru a asigura stabilitatea și a preveni deformarea pieselor cu pereți subțiri în timpul prelucrării.

Materiale prelucrabile și aplicații tipice pentru prelucrarea CNC a cămășilor cilindrice din ceramică:

1. Materiale tipice: aluminiu dens (Al2O3), nitrură de siliciu (Si3N4), carbură de siliciu (SiC), nitrură de aluminiu (AlN) și materiale compozite ceramice funcționale.
2. Aplicații tipice: cămăși de rulmenți glisante, manșoane rezistente la uzură și coroziune, cămăși cilindrice pentru echipamente de măsurare și compresie și componente de etanșare cu uzură ridicată pentru echipamente de procesare a semiconductorilor sau chimice.
