Prelucrarea CNC a ceramicii din alumină pentru aplicații exigente

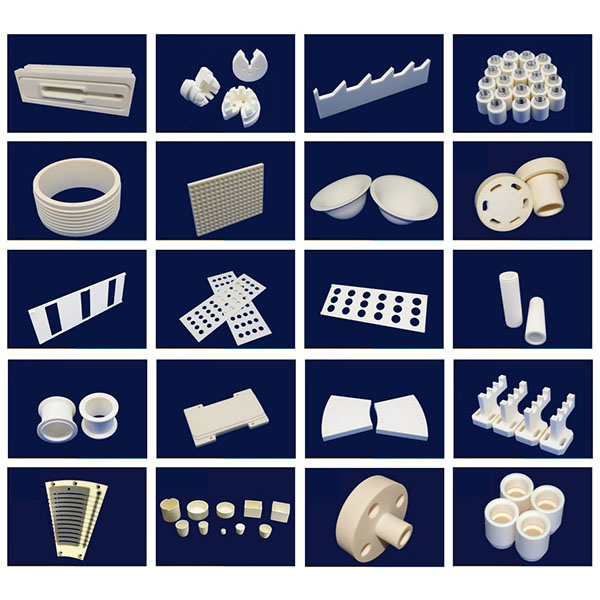

Produsele ceramice din alumină prelucrate CNC sunt utilizate pe scară largă în domenii precum izolația electrică, componentele de etanșare, căptușelile rezistente la uzură, suporturile pentru senzori, scaunele supapelor și piesele structurale pentru temperaturi ridicate.

Principalele avantaje ale prelucrării CNC a ceramicii din alumină:

1. Experiență vastă în prelucrarea aluminei, cu cunoașterea caracteristicilor de rupere a materialului și de evacuare a așchilor, reducând rata defectelor de prelucrare.
2. Control dimensional și geometric precis, care suportă cerințe de precizie la nivel de microni sau mai mare (în funcție de geometrie și material).
3. Unelte diamantate și procese de șlefuire/lustruire ultrafină pentru a asigura o rugozitate redusă și o formă geometrică bună a alezajelor interioare și a suprafețelor de contact.
4. Soluții profesionale de fixare, control al temperaturii și control al vibrațiilor pentru a reduce stresul de prelucrare și riscul de deformare a pieselor cu pereți subțiri.
5. Sisteme complete de management al calității și testare funcțională pentru a sprijini validarea prototipurilor și livrarea consistentă a loturilor.

Echipamente și scule:

1. Mașini: Strunguri CNC de înaltă rigiditate, centre de prelucrare cu trei și cinci axe, mașini de rectificat cilindrice interne/externe, mașini combinate de strunjire-rectificare și arbori de ultra-precizie pentru a permite prelucrarea multi-operațională a profilelor exterioare, alezajelor interioare, fețelor frontale și cavităților complexe.
2. Unelte și consumabile: Unelte de strunjire cu diamant, freze cu diamant, discuri de rectificare cu diamant, unelte PCD și unelte cu acoperire ultra-dură, asociate cu abrazivi ultra-fini și consumabile de lustruire; geometria uneltelor și parametrii de tăiere/rectificare sunt optimizați pentru diferite grade de alumină.
3. Sisteme auxiliare: Dispozitive de control al temperaturii și termostate, dispozitive de suprimare a vibrațiilor, răcire la presiune ultraînaltă cu filtrare a particulelor, măsurare online și sisteme automate de încărcare/descărcare pentru a îmbunătăți stabilitatea prelucrării și consistența loturilor.

Principalele metode de prelucrare pentru prelucrarea CNC a ceramicii din alumină:

1. Strunjire și alezare de precizie: stabilirea datelor exterioare și interioare, efectuarea operațiunilor de degroșare și semifinisare și controlul concentricității și dimensiunilor axiale.
2. Șlefuire și honuire cu diamant: utilizarea trecerilor de degroșare, finisare și honuire pentru a obține toleranțe stricte ale alezajului interior și o rugozitate redusă a suprafeței, adecvate pentru montarea rulmenților și interfețele de etanșare.
3. Prelucrare asistată de vibrații ultrasonice (USM): Aplicați vibrații ultrasonice în elemente cu pereți subțiri, subțiri sau complexe pentru a reduce forțele de tăiere și a suprima propagarea fisurilor.
4. Tăiere EDM și micro-prelucrare: Tăiați cu precizie geometriile locale care sunt dificil de prelucrat direct, cum ar fi cavitățile interne complexe, găurile oarbe și fantele de poziționare.
5. Lustruire și lustruire chimico-mecanică (CMP): produceți suprafețe oglindă pe fețele de etanșare și suprafețele critice de cuplare pentru a reduce frecarea și a minimiza captarea particulelor.

Răcire, evacuarea așchilor și proiectarea dispozitivelor de fixare:

1. Strategii de răcire: utilizați răcire controlată și lubrifianți cu filtrare ridicată și, atunci când este necesar, combinați-le cu circulația lichidului de răcire și dispozitive de fixare cu temperatură controlată pentru a evita supraîncălzirea locală, stresul termic sau devierea dimensională.
2. Evacuarea și curățarea așchilor: Optimizați traiectoriile sculelor și canalele de evacuare a așchilor și utilizați curățarea cu ultrasunete și la presiune înaltă, îndepărtarea așchilor prin vid și suflarea cu aer pentru a preveni încorporarea particulelor în suprafețele prelucrate și afectarea preciziei de potrivire.
3. Soluții de fixare: Mandrine personalizate, suporturi concentrice și dispozitive de fixare cu suporturi multiple, utilizând modele elastice de poziționare și dispersie a tensiunii, pentru a reduce concentrațiile de tensiune induse de prindere și pentru a preveni deformarea pieselor cu pereți subțiri.

Materiale prelucrabile și aplicații tipice:

1. Materiale: Diverse ceramici din alumină (Al2O3 de diferite calități și sisteme modificate), ceramici compozite pe bază de alumină și ceramici din alumină acoperite.
2. Aplicații tipice: componente de izolare electrică și electronică, bucșe și căptușeli ceramice, inele de etanșare și scaune de supapă, căptușeli rezistente la uzură, structuri de susținere a senzorilor, componente de control al pompelor și fluidelor, piese medicale și optice etc.

Recomandări de proiectare și note de fabricație:

1. Grosimea pereților și raportul lungime-diametru: Evitați pereții excesiv de subțiri sau raporturile lungime-diametru prea mari. Păstrați zonele de prindere sau adăugați nervuri de rigidizare în proiectare, atunci când este necesar, pentru a îmbunătăți fabricabilitatea și rezistența finală a piesei.
2. Șanfrenuri și filete: Asigurați șanfrenuri sau filete adecvate la intrările găurilor, fețele frontale și marginile de asamblare pentru a reduce concentrația de tensiune și a facilita trecerea sculei și asamblarea.
3. Toleranțe și rezerve de prelucrare: Specificați clar pe desene rezervele de degroșare și finisare și toleranțele de asamblare; rezervați material pe suprafețele critice de îmbinare pentru șlefuirea finală și testarea asamblării.
4. Sinterizare și variații dimensionale: Luați în considerare abaterile dimensionale și tensiunile reziduale după sinterizarea aluminei; atunci când este necesar, rezervați toleranțe de prelucrare sau aplicați strategii de compensare în proces.

Precizia prelucrării și calitatea suprafeței:

1. Precizie dimensională și geometrică: Prin prelucrarea în etape, măsurarea și corectarea online, diametrul exterior, diametrul interior, concentricitatea și paralelismul fețelor frontale pot fi controlate strict pentru a îndeplini cerințele de potrivire de înaltă precizie.
2. Rugozitatea suprafeței: Prin combinarea proceselor de șlefuire, honuire și lustruire, se pot obține suprafețe cu Ra redus pe alezaje interioare și fețe de îmbinare pentru a îmbunătăți fluiditatea de funcționare și durata de viață.
3. Controlul defectelor: Minimizează fisurile, ciobirile și incluziunile prin optimizarea parametrilor procesului, eliminarea treptată a tensiunilor și inspecțiile microscopice sau nedistructive necesare (de exemplu, microscopie optică, X/CT).
